ICソケット用クリーニング製品 SCS -Socket Cleaning Solution-
製品概要
ICの量産工程で使用されるファイナルテストソケットでは、数十万回から100万回を超える回数で問題なく使用でき、なおかつ安定した歩留まりと、信頼性が高いプローブコンタクト製品が求められます。プローブコンタクト製品の長寿命化を実現するためには、定期的なプローブクリーニングが有効的なメンテナンス手段となります。エスイーアールでは量産工程のオンラインクリーニング機能ACC（Auto Contactor Cleaning）に対応したICソケット用クリーニング製品 SCS -Socket Cleaning Solution-の販売を開始しました。

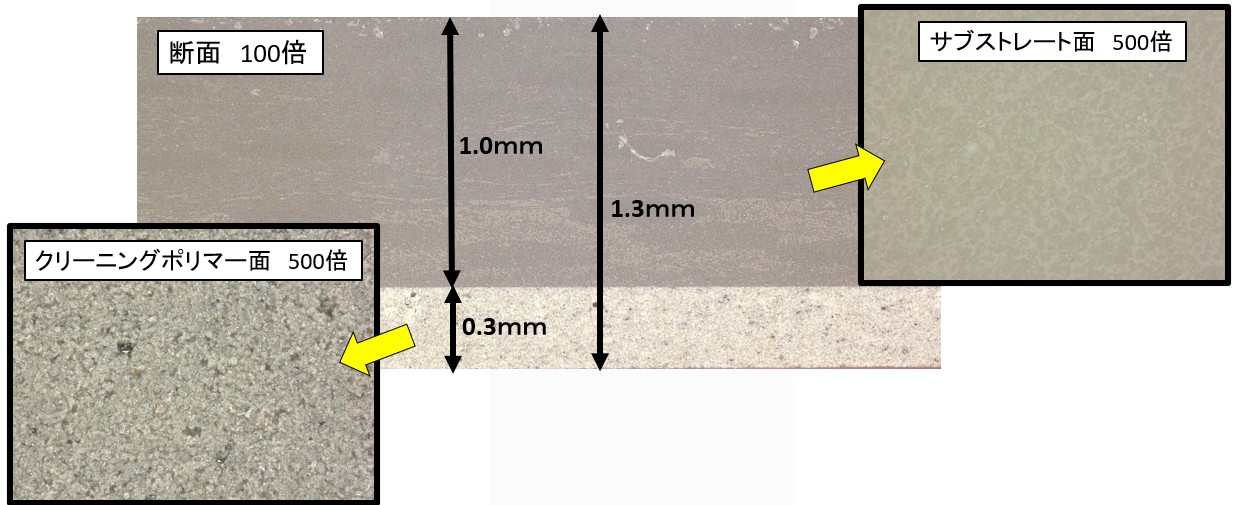

断面構成（クリック拡大）

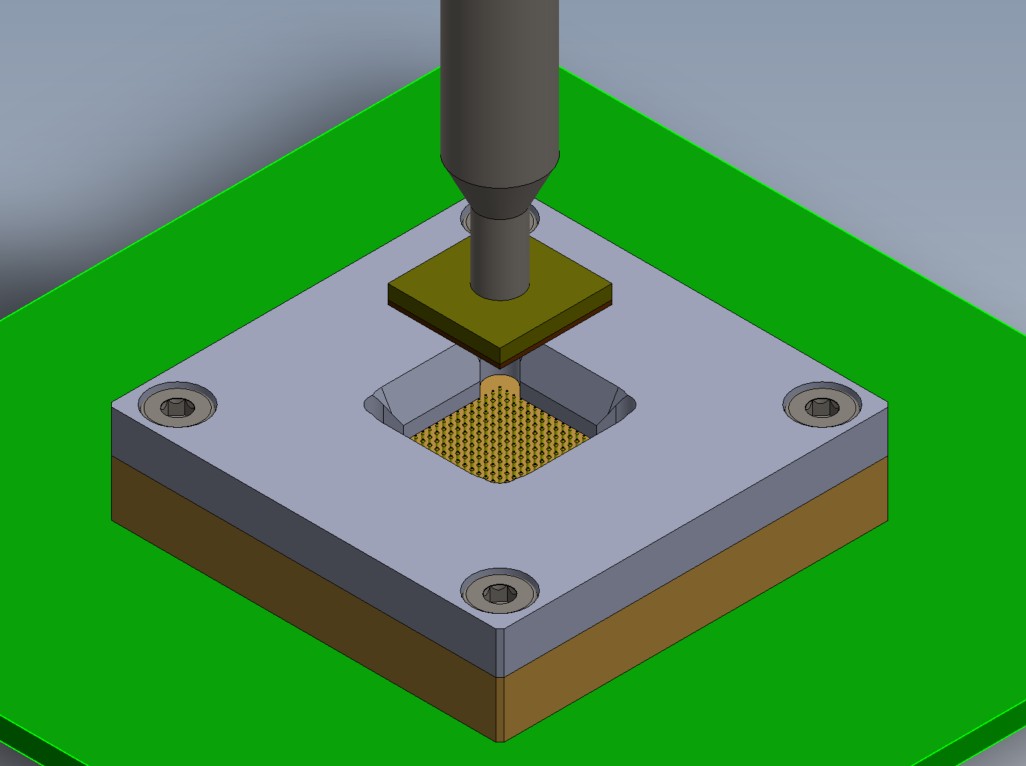

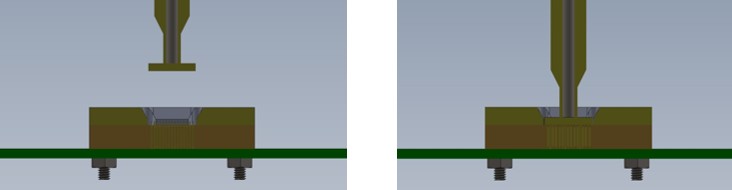

SCSデバイスでのクリーニング実行イメージ
エスイーアールのSCSは、FR4等の基材＋クリーニングポリマー層から構成された個片デバイス（PKG）形状のICソケット用クリーニング製品となります。このクリーニング製品は、ハンドラーのACC機能でオンライン運用する目的で設計されております。スプリングプローブやスタンピングプローブ等の様々なICソケットのコンタクターに対応し、垂直方向にデバイスを押し当てプローブコンタクト製品先端部のクリーニング、研磨を行います。SCSは対象となるPKG形状/ソケットに対応するようサイズ、厚みをカスタム設計となります。
特徴
・ハンドラーのオンラインクリーニングに対応（マニュアルクリーニングによるダウンタイムを削減）
・PKG形状に合わせた様々なデバイス（PKG）形状、サイズに対応
・ポゴピン用とワイピング用で2種類のポリマーから選択可能
・両面ポリマー（PoP用）、Lid、コーナーカット、ポリマーカット（Exclusion）等の特殊形状もカスタム対応可
・PKG形状に合わせた様々なデバイス（PKG）形状、サイズに対応
・ポゴピン用とワイピング用で2種類のポリマーから選択可能
・両面ポリマー（PoP用）、Lid、コーナーカット、ポリマーカット（Exclusion）等の特殊形状もカスタム対応可

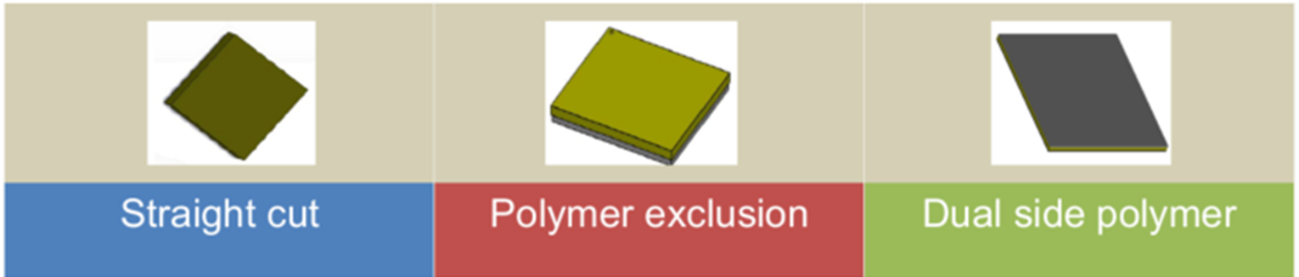

スタンダード形状

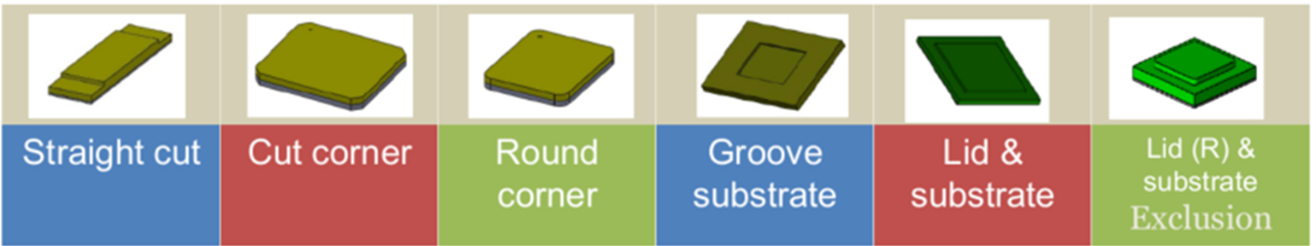

特殊カスタム形状

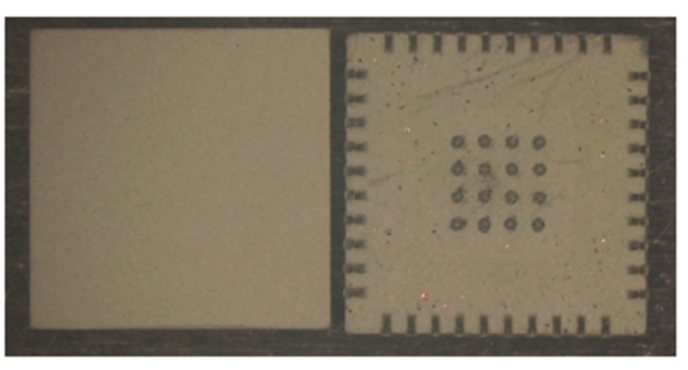

使用前 使用後

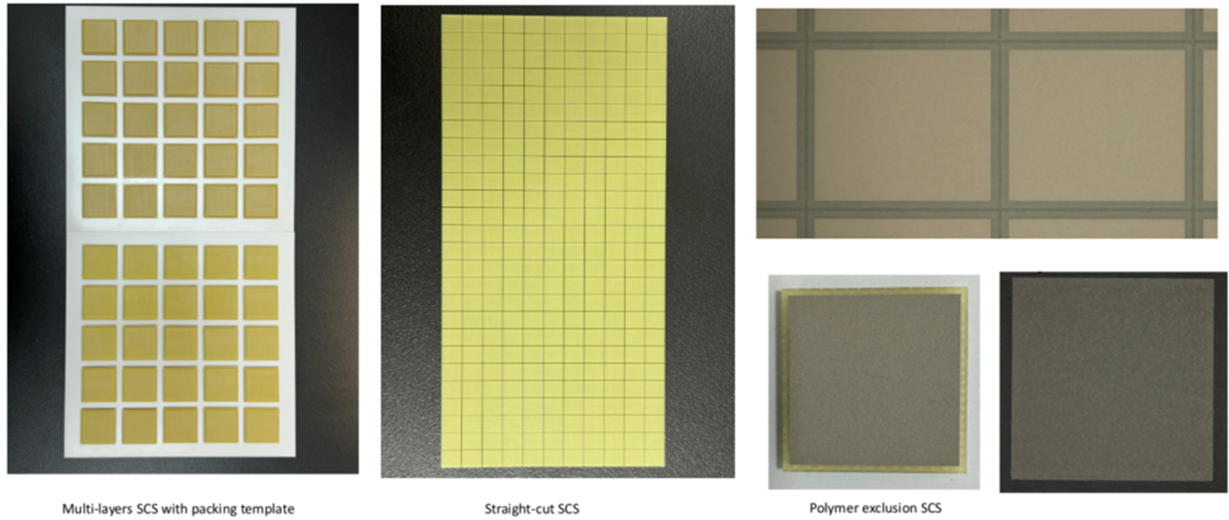

SCSサンプル例
